Serie MVR
Las bombas de la Serie MVR son bombas Roots booster de vacío: dos rotores lobulares giran de forma sincronizada y en sentido inverso dentro del cuerpo, sin contacto entre sí ni con el cuerpo y sin aceite en la cámara de bombeo. El sellado se logra gracias a la holgura mínima y precisa entre los rotores, y la sincronización se asegura mediante un sistema de engranajes exterior. Se trata de una bomba diseñada específicamente para trabajar en serie con una bomba primaria: no es una bomba autónoma, sino que amplifica el rendimiento de la primaria y permite alcanzar niveles de vacío fino que ninguna bomba primaria por sí sola podría lograr.
La Serie MVR es una gama refrigerada por aire, de accionamiento directo y de funcionamiento totalmente en seco, con válvula bypass integrada que permite arrancadas rápidas sin forzar el motor. Al no existir contacto ni fricción interna, no hay elementos de desgaste principales dentro de la cámara: el mantenimiento se limita al aceite del reductor —con intervalos muy largos— y a la revisión periódica de filtros. En combinación con una bomba primaria adecuada (como nuestra serie MV o serie MVD), el sistema alcanza niveles de vacío del orden de 10⁻⁴ mbar y reduce drásticamente los tiempos de ciclo del proceso.
La serie abarca un amplio rango de prestaciones, con caudales nominales desde 250 hasta 2.400 m³/h y potencias de 1,1 a 9 kW. Consulte a continuación la relación completa de modelos para encontrar la configuración que mejor se adapta a su proceso.
Principio de funcionamiento de las bombas Roots booster

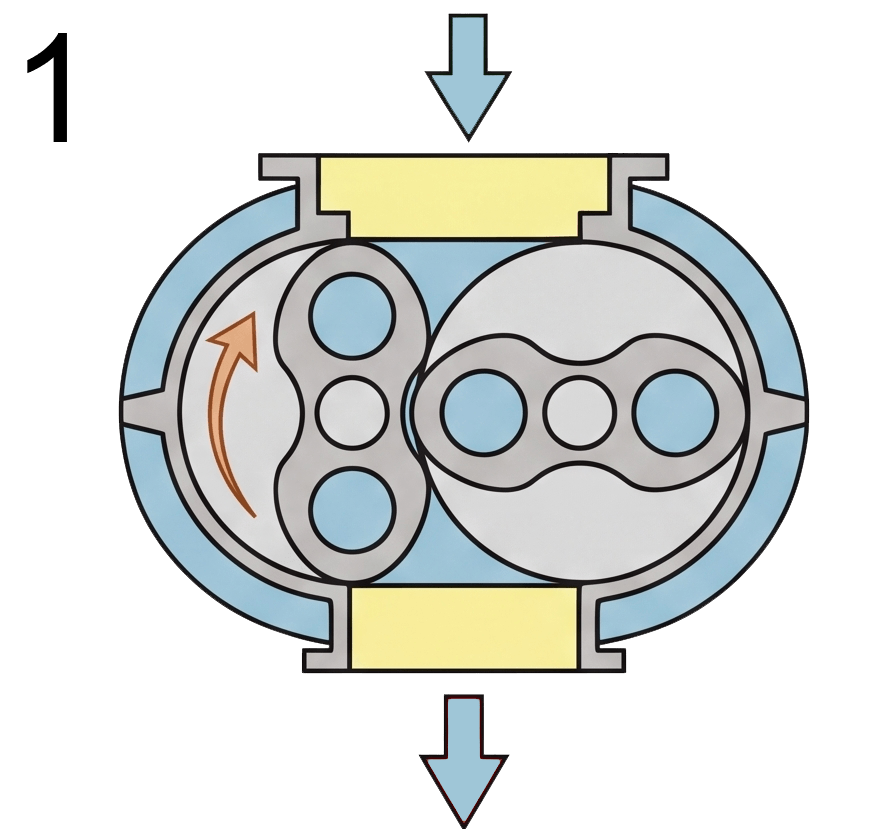

1 — Aspiración
Los dos rotores lobulares giran en sentido inverso, sincronizados por el sistema de engranajes exterior. El perfil de los lóbulos genera un volumen creciente en el lado de la admisión, aspirando el gas ya rarificado por la bomba primaria hacia el interior de la cámara sin ningún contacto entre las piezas.

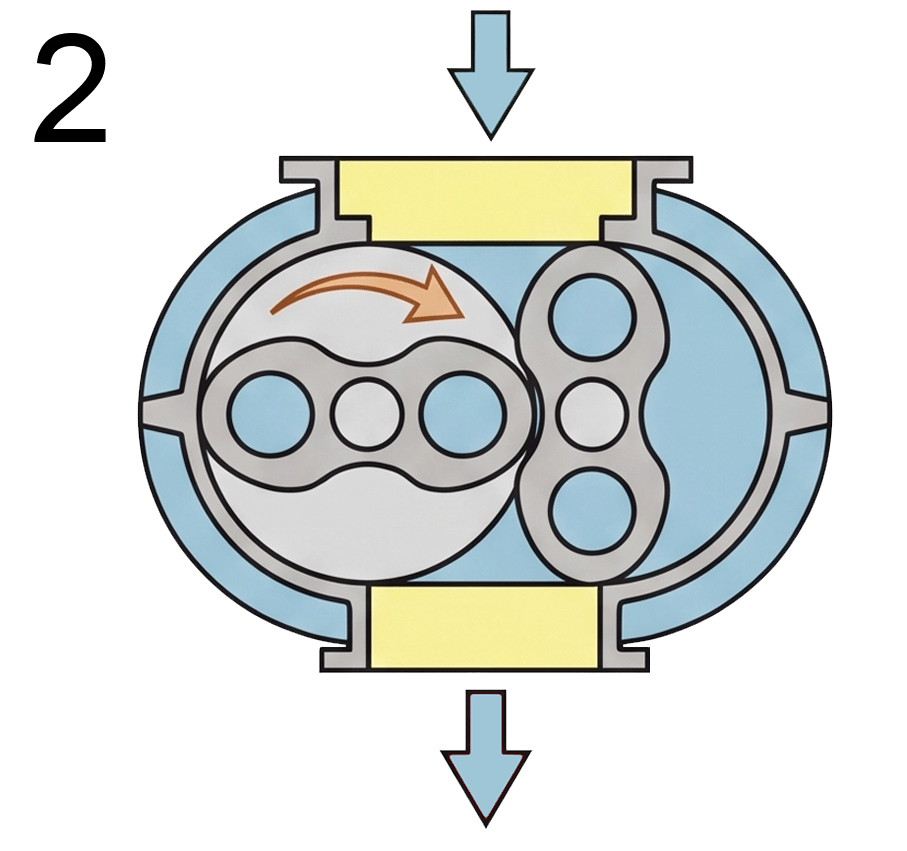

2 — Aislamiento
La rotación continúa y los lóbulos cierran el volumen de gas aspirado, aislándolo completamente entre uno de los rotores y la pared del cuerpo. El gas queda atrapado y listo para ser transportado hacia el lado de descarga.

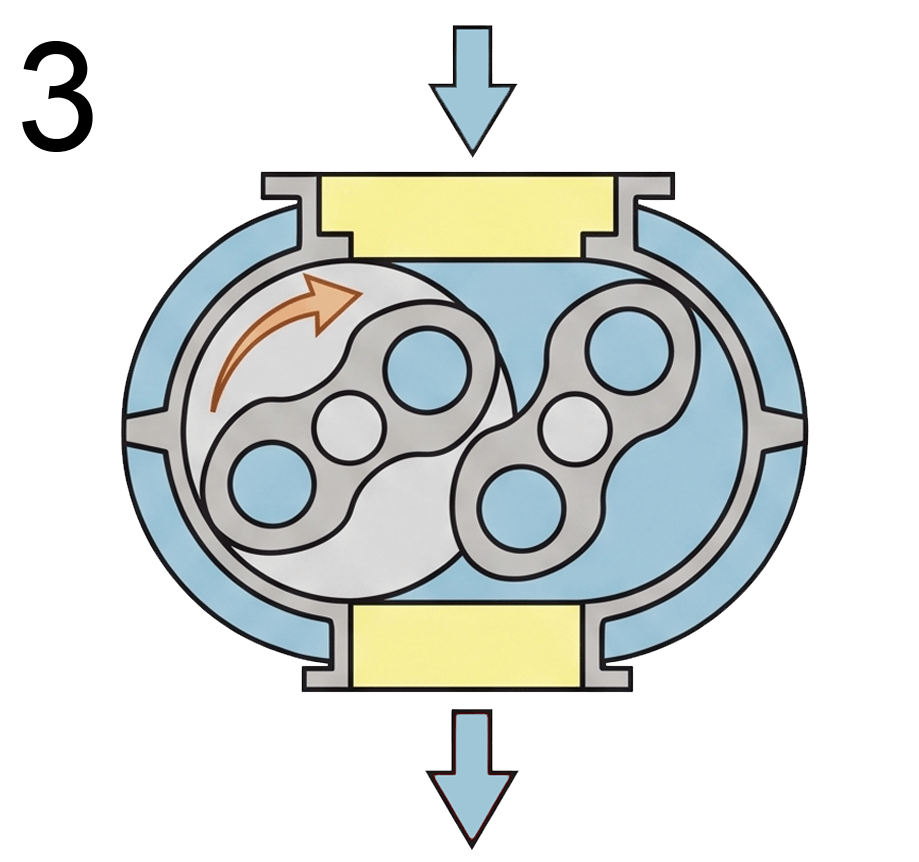

3 — Transporte a volumen constante
El volumen aislado es arrastrado por la rotación hacia el lado de descarga sin experimentar reducción de volumen. Esta ausencia de compresión interna es la característica clave de la tecnología Roots y es la razón por la que la bomba debe trabajar en serie con una bomba primaria aguas abajo.

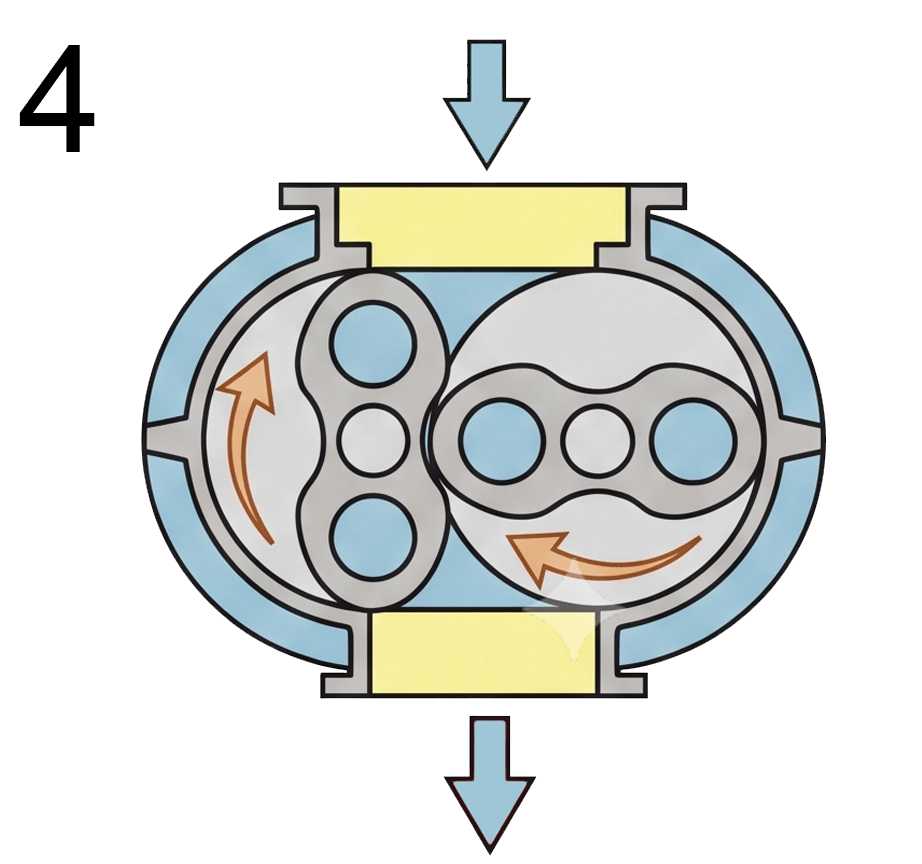

4 — Descarga
El volumen alcanza el lado de descarga, donde encuentra el gas ya comprimido parcialmente por la bomba primaria. La presión se iguala de forma instantánea y el gas es evacuado hacia la primaria, que se encargará de expulsarlo del sistema. Los rotores continúan girando, dispuestos a iniciar un nuevo ciclo.
